大推力直流、交流电动缸
升降车、堆高机专用电动缸
通用伺服电动缸
环保节能低成本液压缸替代方案
明视智能科技有限公司是一家专业致力于研发、设计、制造智能自动化产品、电动缸、高端虚拟仿真工程、智能机器人的技术创新型企业，为各领域用户提供智能化、高效、专业的解决方案。

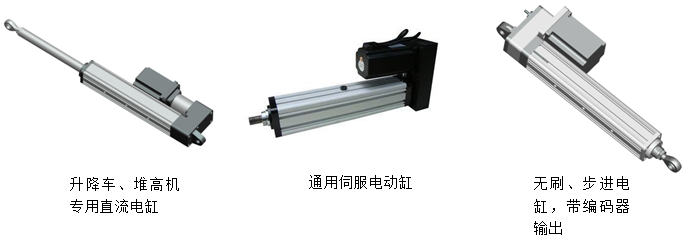

明视智能电动缸广泛应用于升降车、堆高机、动感座椅、模拟运动平台、包装机械、自动化生产线、上下料机械设备，安装使用简单方便，免除液压、气动繁琐的安装过程，没有液压站的庞大体积和液压油泄漏的可能，真正免维护性能可靠，在国家提倡绿色环保、节能低碳的大环境下势必大程度取代液压和气动缸。明视智能电动缸依据不同应用场合推出三类电动缸，满足不同客户的专业应用，分别是：升降车、堆高机等物流设备专用电动缸，通用型高精度伺服电动缸、适合低成本运动控制的无刷、步进电动缸(可配置霍尔输出)。

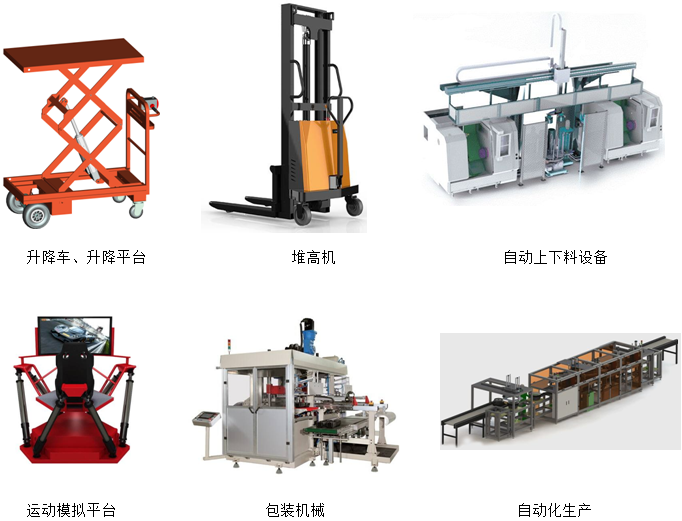

部分应用案例：
电动缸与传统油缸、气缸的区别
升降机、堆高机专用电缸
伺服电缸及步进电缸
液压缸
气动缸
安装
安装简单只需固定前后支点，接通电源及信号线即可，不到油缸及气缸1/5工时
安装相对简单只需将缸固定，驱动器配线，接通电源及信号线
需要安装油缸、油泵及油箱等部件，接油管、调压力、调速度，安装及调试时间长
需要安装气缸、过滤器及电磁阀，接气管、调压力、调速度，安装及调试时间长
定位精度
选配编码器后可达+/-0.1mm，
重复定位精度高,可达+/-0.02mm
实现精确定位需增加位置检测部件，有可能出现爬行
实现精确定位难度大，可能出现爬行
控制方式
最简单，只需接电源，切换前后方向信号即可。增加编码器通过PWM控制也可实现简单运动控制
需通过单片机或者PLC脉冲控制。可实现速度、扭矩的复杂运动控制
控制电磁阀实现前后动作，如果需要运动控制需增加流量及压力控制阀及控制板，实现成本高
使用方式类似液压缸，需配套空压机，实现运动控制成本比液压低，但是控制方式复杂
速度
最高500mm/S
最高2000mm/S
最高500mm/S
最高500mm/S
可靠性
使用寿命长几乎不需要维护
使用寿命长几乎不需要维护
液压油路需要定期维护防止泄漏
气压原件需要定期维护
负载能力
推力大，可满足目前大部分升降车、堆高机使用，且有断电自锁能力
推力大，最大350KN，需选配断电刹车装置，防止负载断电滑动
作用力最大，有断电自锁能力，需配套保护原件
作用力最小，有断电自锁能力，需配套保护原件
使用寿命
额定负载条件下可达数百万次使用寿命
额定负载条件下可达数百万次使用寿命
对密封原件及管路定期维护可大数百万次寿命
对密封原件及管路定期维护可大数百万次寿命
使用环境
-30゜-120゜，静音环保无泄漏
-30゜-120゜，静音环保无泄漏
不适合极端低温或极端高温环境，有泄漏污染
-30゜-120゜，有噪音污染
成本
单缸成本低于液压缸整套，安装维护成本最低
成本偏高，安装及维护成本较低
成本中等，但安装维护成本最高
成本低，但安装维护成本高

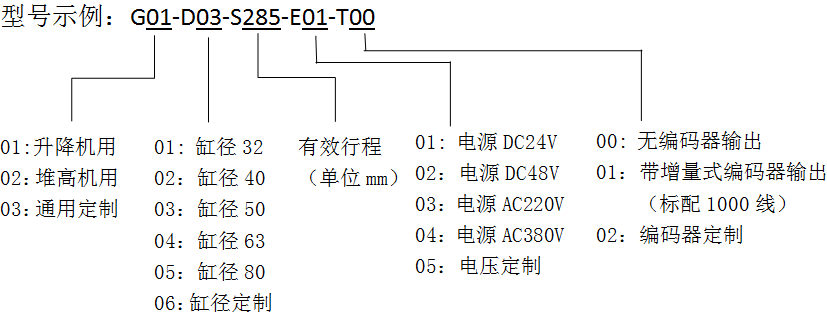

产品系列选型指南
通用低速大推力电动缸，升降车、堆高机、物流设备电动缸（G系列）

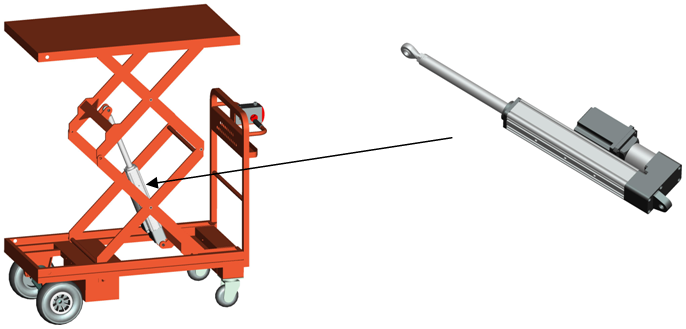

升降车安装示例
G系列电动缸，驱动电源有DC24V，DC48V，AC220V,AC380V，功率200W-3000W。推力400公斤—5吨(推力大小依据标准升降推车动作速度计算)，速度15mm/S-60mm/S，安装简单快捷，只需接通电源及运动方向控制线路即可操作，速度与推力可定制。

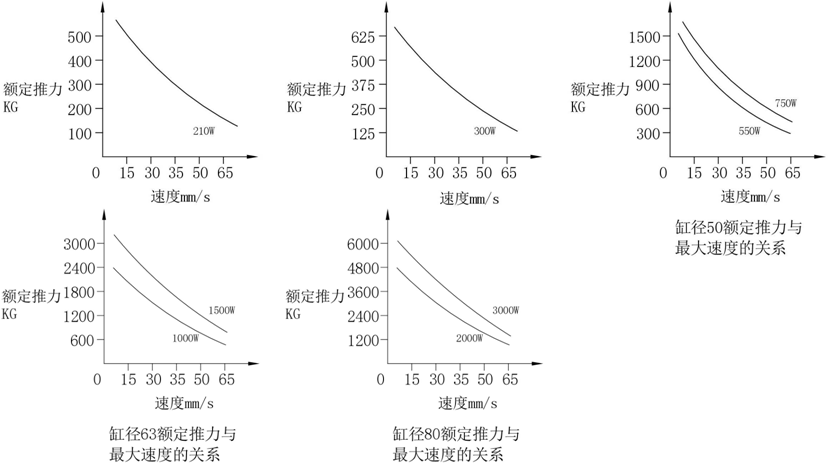

G系列电动缸参数表：
|
缸内径mm |
32 |
40 |
|
功率W |
210 |
300 |
|
电压V |
DC24V/DC48V |
DC24V/DC48V |
|
额定速度mm/s |
21mm/s- 50mm/s |
21mm/s- 50mm/s |
|
额定推力KG |
450KG,380KG,320KG,250KG,200KG |
600KG,500KG,420KG,350KG,250KG |
|
标准行程mm |
5-400mm |
5-400mm |
|
缸内径mm |
50 |
|
|
功率W |
550 |
750 |
|
电压V |
DC24V/DC48V/AC220V |
|
|
额定速度mm/s |
21mm/s-50mm/s |
21mm/s-50mm/s |
|
额定推力KG |
1100KG，950KG,750KG,650KG,450KG |
1550KG,1300KG,1100KG,900KG,650KG |
|
标准行程mm |
G01系列：5-500mm；G02系列：800mm，1000mm |
G01系列：5-500mm；G02系列：800mm，1000mm |
|
缸内径mm |
63 |
|
|
功率W |
1000 |
1500 |
|
电压V |
DC24V/DC48V/AC220V |
|
|
额定速度mm/s |
21mm/s- 50mm/s |
21mm/- 50mm/s |
|
额定推力KG |
1900KG,1600KG,1300KG,1100KG,800KG |
2800KG,2400KG,2000KG,1600KG,1150KG |
|
标准行程mm |
G01系列：5-600mm；G02系列：800mm，1000mm |
G01系列：5-600mm；G02系列：800mm，1000mm |
|
缸内径mm |
80 |
|
|
功率W |
2000 |
3000 |
|
电压V |
AC220V |
|
|
额定速度mm/s |
21mm/- 50mm/s |
21mm/- 50mm/s |
|
额定推力KG |
3600KG,3100KG,250KG,2100KG,1550KG |
5400KG,4600KG,3800KG,3000KG,2250KG |
|
标准行程mm |
5-800mm |
5-800mm |

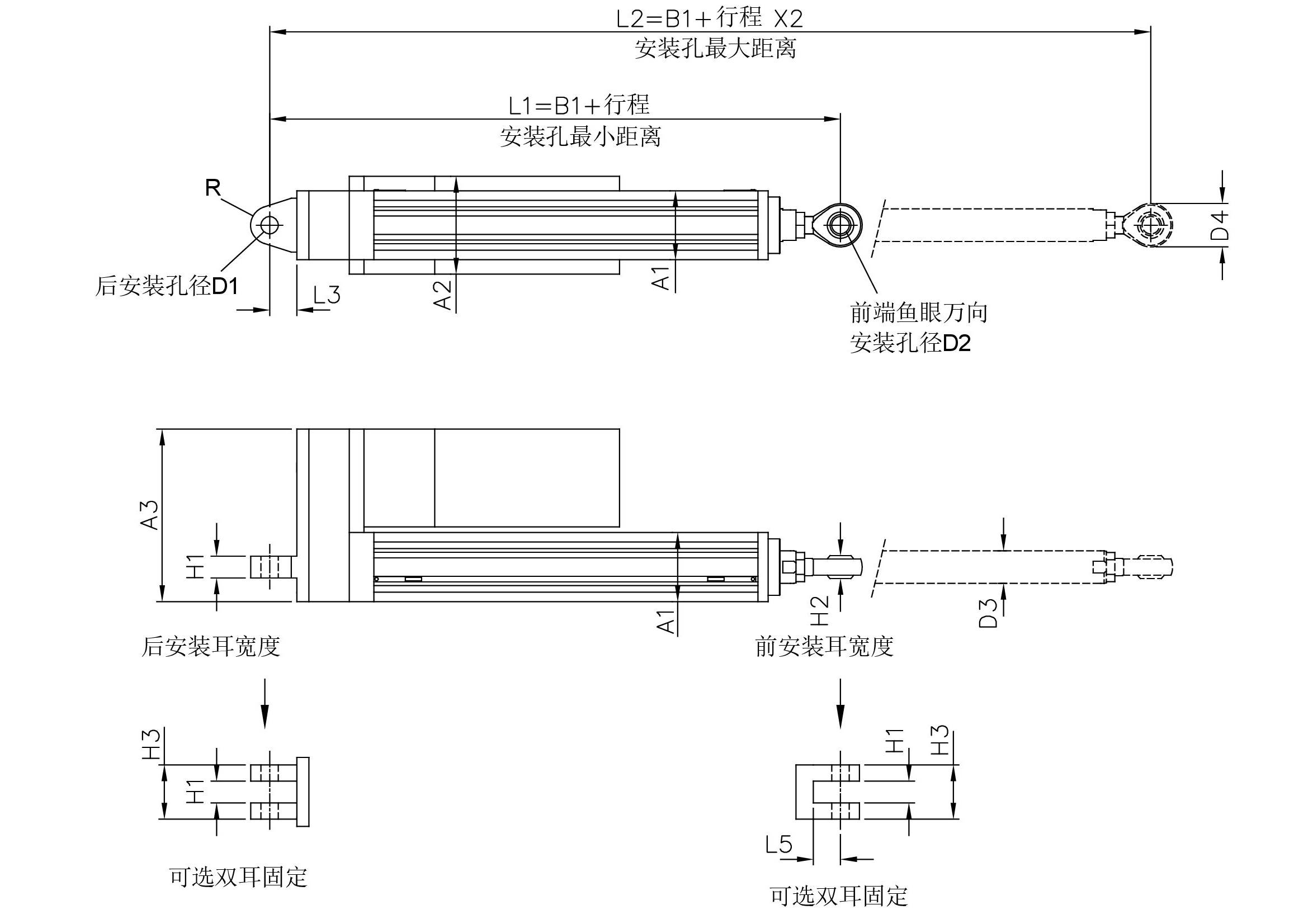

G01、G03系列尺寸图1：

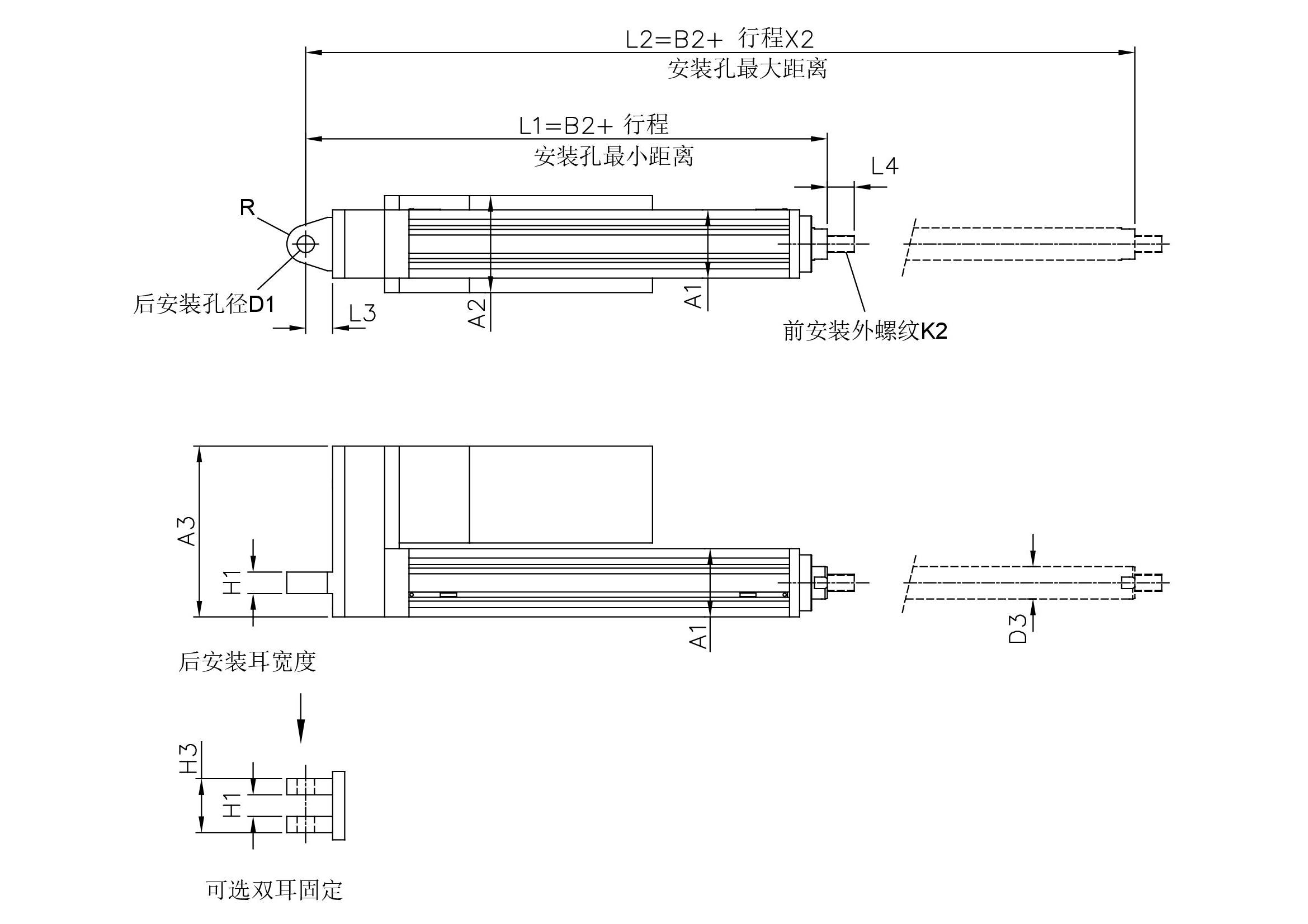

G01、G03系列尺寸图2：
G01、G03系列尺寸图3：
G01系列电动缸规格表(单位mm):
缸内径
32
40
50
63
80
A1
44
51
63.5
75
93
A2
57
60
86
110
110
A3
103
113
151
187
206
B1
225
230
240
265
295
B2
190
195
200
215
230
D1
ф12
ф12
ф16
ф20
ф25
D2
ф12
ф12
ф16
ф20
ф25
D3
ф20
ф25
ф30
ф35
ф40
D4
ф32
ф32
ф40
ф48
ф60
H1
15
15
20
25
30
H2
16
16
21
25
31
H3
35
35
40
45
60
K1
M12
M12
M16
M20
M24
K2
M12
M12
M16
M20
M24
L3
20
23
25
30
35
L4
25
25
30
35
40
L5
20
23
25
30
35
R
15
15
17.5
22.5
25

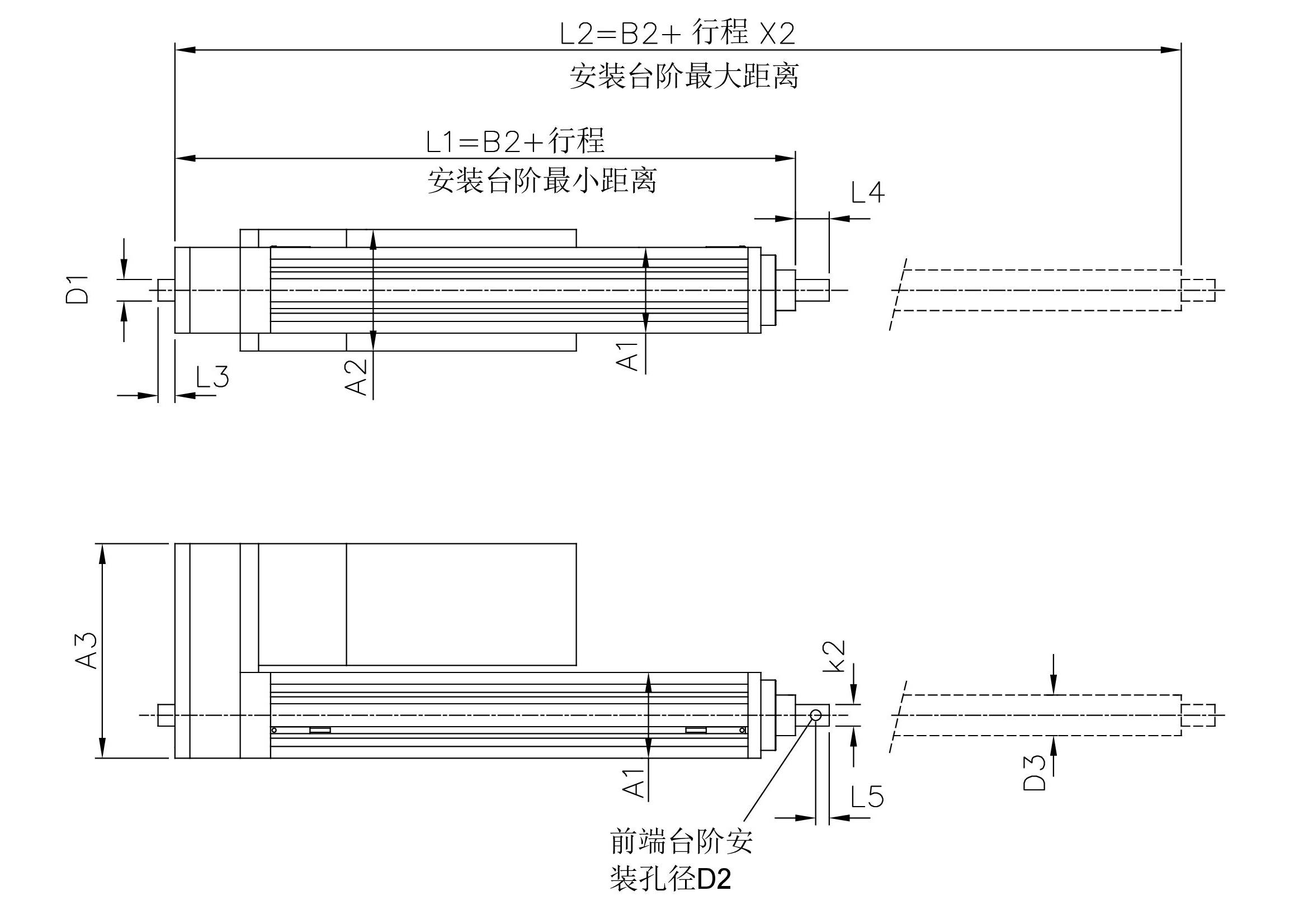

G02系列尺寸图：
G02系列电动缸规格表(单位mm):
|
缸内径 |
50 |
60 |
||
|
功率W |
550W |
750W |
1000W |
1500W |
|
行程mm |
800mm |
1000mm |
800mm |
1000mm |
|
额定推力KG |
1100KG |
1550KG |
1900KG |
2800KG |
|
额定速度mm/s |
21mm/2 |
21mm/s |
||
|
A1 |
ф60 |
ф70 |
||
|
A2 |
86 |
110 |
||
|
A3 |
151 |
187 |
||
|
B2 |
180 |
180 |
||
|
D1 |
ф20 |
ф20 |
||
|
D2 |
ф10.5 |
ф10.5 |
||
|
D3 |
ф30 |
Ф40 |
||
|
K2 |
ф27 |
ф27 |
||
|
L3 |
15 |
15 |
||
|
L4 |
30 |
30 |
||
|
L5 |
15 |
15 |
||
